ТОЗ-35М (МЦ-55-1М)

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М (МЦ-55-1М)

Калибр: 5,6 мм

Механизм:

Длинна:

Ствол:

Вес без патронов:

Вес с патронами:

Прицельная дальность: 50 м

Темп стрельбы:

Дульная скорость пули:

Боепитание:    патрон - 1шт

Механизм:

Огонь:   одиночный

Ресурс: более 4500 выстрелов

Изготовитель:

Конструктор:

Годы эксплуатации:



На основе многолетней практики производства, испытаний, а также эксплуатации были определены направления совершенствования широко известного произвольного однозарядного пистолета МЦ55-1, в стрельбе из которого устанавливались европейские, мировые и олимпийские рекорды при выполнении упражнения МП-6 (стрельба стоя с вытянутой руки на дистанцию 50 м; 60 зачетных и 15 пробных выстрелов по мишени №4 в течение не более 2,5 часа).

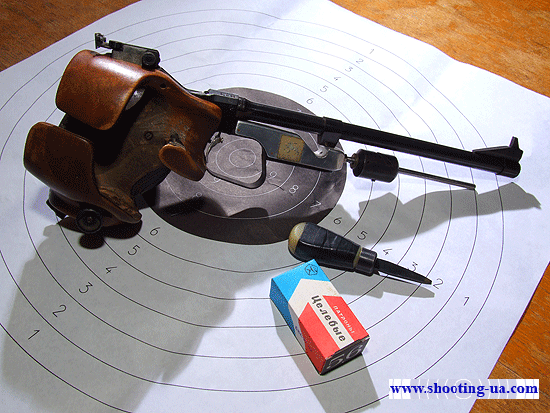

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М (МЦ-55-1М)

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М (МЦ-55-1М)

Главным показателем произвольного однозарядного пистолета, определяющим его техническое совершенство, по улучшению которого непрерывно проводятся работы с момента разработки образца, является кучность стрельбы. С этой целью были проведены исследования по определению оптимальных параметров канала ствола для пистолета ТОЗ-35М (МЦ-55-1М), которые позволили бы успешно использовать новые пистолетные патроны «Темп» и «Олимп» наряду с апробированными на ответственных соревнованиях патронами отечественного и зарубежного производства. Пистолет ТОЗ-35М (МЦ-55-1М) будет выпускаться при условии выполнения определенных норм по кучности стрельбы с использованием пистолетных патронов «Темп» и «Олимп».

При модернизации пистолета МЦ55-1 уделялось внимание повышению надежности. В конструкцию некоторых деталей пистолета ТОЗ-35М (МЦ-55-1М) введены малозаметные изменения, которые, однако, существенно уменьшили вероятность осечек.

Так, например, ликвидировано закругление кольца, образованного дном чашечки и цилиндрической поверхностью патронника ствола. Передняя часть бойка, контактирующая с гильзой патрона, сделана в виде прямоугольника, большая сторона которого расположена горизонтально. При этом увеличивается площадь захвата ударного состава кольца воспламенения патрона.

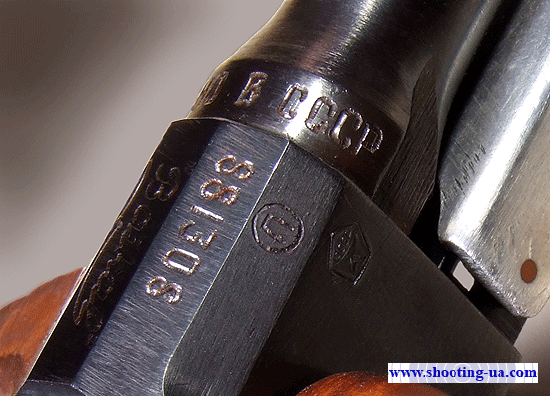

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М (МЦ-55-1М)

Для уменьшения перекоса бойка при продвижении его в остове затвора удлинен направляющий паз. Изменен профиль и увеличена толщина головной части курка.

Все это позволило поднять эффективность использования энергии боевой пружины.

В процессе длительных испытаний и эксплуатации выявилась необходимость дальнейшего повышения ресурса таких деталей пистолета МЦ55-1, как курок, боек, пружина бойка, опора боевой пружины, шептало. Были проведены конструктивные изменения этих деталей с сохранением, однако, возможности установки их в ранее выпущенных пистолетах МЦ55-1.

В курке ликвидирован глубокий нижний вырез, он заменен пазом с поперечным штифтом, взаимодействующим с соответственно измененной тягой. В процессе предварительных испытаний после 4500 циклов такой курок своего ресурса не исчерпал.

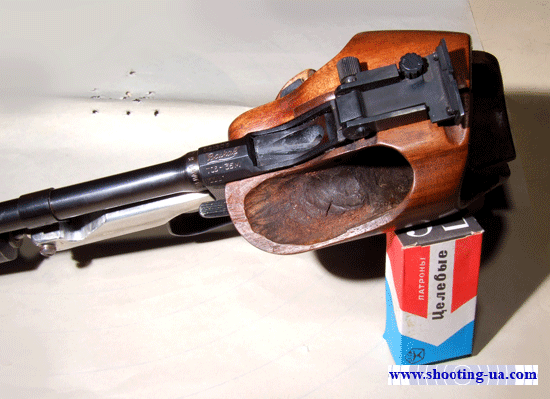

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М (МЦ-55-1М)

В целях повышения ресурса бойка разработана новая конструкция затвора, в которой отпала надобность в пружине бойка и, следовательно, в продольном окне в бойке, существенно его ослаблявшем. Скругления у оснований выступов опоры боевой пружины обеспечили достаточный ресурс этой детали.

Поломки шептала были следствием выпадения запрессованного поперечного штифта, взаимодействующего с основанием спуска. В целях предупреждения такой поломки разработаны новые конструкции шептала без поперечного штифта и основания спуска. Выключение шептала производится подведенным под него выступом основания спуска.

Для уменьшения поперечной качки ось основания спуска в пистолете ТОЗ-35М (МЦ-55-1М) запрессована в основание спуска и освобождена по корпусу ударно-спускового механизма.

Конструктивные особенности произвольного однозарядного пистолета ТОЗ-35М (МЦ-55-1М)

Практика испытаний и эксплуатации пистолета МЦ55-1 не подтвердила необходимость регулирования величины зацепления курка и шептала, к тому же такая регулировка снижает безопасность оружия. В пистолете ТОЗ-35М (МЦ-55-1М) такой регулировки нет, шептало имеет постоянное зацепление с курком; упрощено шептало, пружина — типа кручения.

В процессе длительных испытаний пистолета МЦ55-1 отмечалась некоторая ненадежность регулировки рабочего хода спускового крючка, поэтому в пистолете ТОЗ-35М (МЦ-55-1М) введена фиксация регулировки этого хода с ограничением его минимальной величины.

При длительном хранении пистолета МЦ55-1 образуются щели между накладками рукоятки, особенно в верхней задней ее части, поэтому в пистолете ТОЗ-35М (МЦ-55-1М) введен дополнительный стяжной винт.

Изменение технологии сборки пистолета позволило несколько упрочить коробку, а изготовление взводи-теля штамповкой из листа — упростить эту деталь. Чтобы упростить изготовление, в пистолете ТОЗ-35М (МЦ-55-1М) расширены до 1,5 мм посадочные отверстия шептал. Согласно пожеланиям ведущих стрелков-спортсменов пистолет ТОЗ-35М (МЦ-55-1М) будет комплектоваться дополнительными целиками с прямоугольной прорезью.

В остальном произвольный однозарядный пистолет модели ТОЗ-35М (МЦ-55-1М) собирается из тех же деталей, что и пистолет модели МЦ55-1.
